萬級負壓手術室設計示例
2016-06-01 10:16:24 作者:admin 出處:科瓦特
1.簡介
序號 | 項目 | 內容 |
1 | 建筑地點 | 北京 |
2 | 建筑性質 | 外科病房樓 |
3 | 手術部規模 | 50 間手術室 |
4 | 系統特點 |
新風分散處理設計方式 凈化空調系統與手術室一對一設置 空調水系統為四管制 |
2 .技術指標
序號 | 項目 | 內容 |
1 | 室內設計溫度相對濕度 | 24 ℃ 50 % |
2 | 手術室凈面積 | 32立方米 |
3 | 手術室凈高 | 3M |
4 | 氣流流型 | 非單向流 |
5 | 氣流組織 | 頂送雙側下回+上排 |
6 | 換氣次數 | 22次/h |
7 | 手術室送風量 | 2112立方米 / h |
8 | 手術室冷負荷 | 35kw |
9 | 手術室熱負荷 | 27kw |
10 | 手術室加濕量 | 21kg / h |

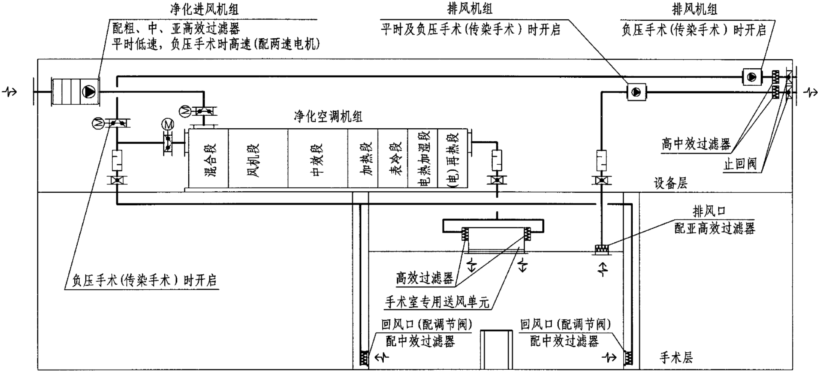

3.凈化空調系統及設備主要參數
序號 | 項目 | 內容 | 備注 |
1 | 送風量 | 2112立方米 / h | - |
2 | 回風量 | 3068立方米 / h | 與手術室嚴密性有關 |
3 | 新風量 | 2112立方米 / h | - |
4 | 排風量 | 400立方米 / h | - |
5 | 正壓差 | -10~0Pa | - |
6 | 加濕量 | 21kg/h | 電熱加濕器耗電量為18kw |
7 | 冷負荷 | 40kw | 含再熱負荷及機組溫升冷負荷 |
8 | 熱負荷 | 27kw | - |
9 | 凈化空調機組風機耗電量 | 2.2kw | 變頻控制 |
10 | 凈化空調機組機外余壓 | 750Pa | - |
11 | 凈化進風機組機外余壓 | 150Pa | 雙速風機調節風量 |
12 | 排風機組機外余壓 | 300Pa | - |
13 | 下部排風機組機外余壓 | 450Pa | 變頻控制 |
14 | 凈化空調機組參考尺寸 | 4000*1000*800(h)mm | 落地減振安裝 |
15 | 凈化進風機組機參考尺寸 | 850*850*1400(L)mm | 減振吊裝 |
16 | 排風機組機參考尺寸 | 550*550*600(L)mm | 減振吊裝 |
17 | 下部排風機組機參考尺寸 | 650*650*600(L)mm | 減振吊裝 |
注:
1.手術室冷熱負荷均包括新風負荷。
2.手術室內設計溫濕度應根據手術室用途選取。
3.手術室正壓差為與相鄰的低級別潔凈區壓差。
4.負壓手術室也可以設計為正負壓轉換手術室,正負壓當轉換應能自動和手動轉換。
5.凈化空調機組和凈化進風機組外形尺寸均參考手術室專用機組設計。
注:
1.高效過濾器效率:B類鈉鹽法效率不低于99.99 %。
2.亞高效過濾器效率:≥0.5μm大氣塵計數效率不低于 95 %。
3.高中效過濾器效率:≥ 1μm大氣塵計數效率不低于 80 %。
4.中效過濾器效率:≥ 1μm大氣塵計數效率不低于 50 %。
5.粗效過濾器效率:≥ 5μm 大氣塵計數效率不低于 50%。
6.負壓手術室也可以設計為正負壓轉換手術室,正負壓當轉換應能自動和手動轉換。

1.高效過濾器效率:B類鈉鹽法效率不低于99.99 %。
2.亞高效過濾器效率:≥0.5μm大氣塵計數效率不低于 95 %。
3.高中效過濾器效率:≥ 1μm大氣塵計數效率不低于 80 %。
4.中效過濾器效率:≥ 1μm大氣塵計數效率不低于 50 %。
5.粗效過濾器效率:≥ 5μm 大氣塵計數效率不低于 50%。
6.負壓手術室也可以設計為正負壓轉換手術室,正負壓當轉換應能自動和手動轉換。
